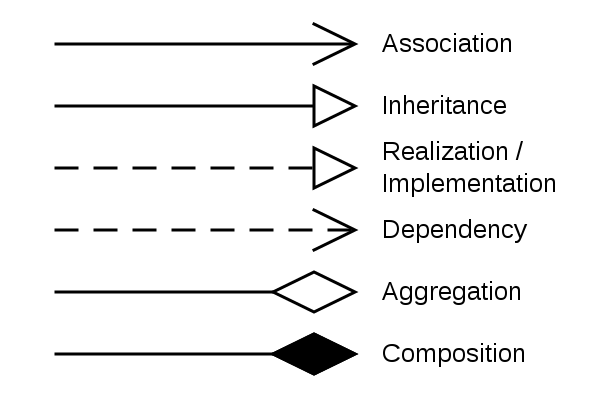

Class diagram

1. Generalization
   • 상속 관계
   • A -> B : A가 B를 상속

1. Realization
   • Interface에 정의된 메서드를 오버라이딩해 구현한 것 이라고 생각하면 됨
   • A -> B : A는 B를 실체화 혹은 구현한것

1. Dependency
   • A객체가 B 객체를 가지고 있을 때 A가 B에 의존관계를 가지게 됨 A -> B

public class A {
	public String foo(B b) {
        ...
    };
}

1. Association
   • 다른 객체의 참조를 가짐.
   • 방향성이 없다 -> 누가 누구를 참조할지 명시를 하지 않는 것
     • 모든 가능성에 대해 생각 할 것

public class A {
    private List<B> b;
}

• Dependency와 Association의 차이
  • Dependency
    • 클래스 A가 클래스 B의 메서드를 가지고 있음
    • 클래스 B를 메서드의 인자로 받음
  • Association
    • 클래스 A가 클래스 B를 멤버 “변수”로 가짐

1. Diredted Association
   • 방향성을 가짐
   • 바로 위의 예시에서 A -> B
   • <<List>> 혹은 * , 혹은 속성을 같이 명시하면 좋음

1. Aggregation
   • 보다 특수한 Association.
   • 코드 level에서는 큰 차이가 보이지 않음
   • “집합”이라는 개념이 추가되었으나 공식문서에서도 명확한 정의 없음
     • 따라서 많은 곳에서 웬만하면 지양해야 한다고 함

1. Composition
   • Aggregation과 비슷한데 좀더 강한 집합.
   • whole이 part의 생명주기를 책임진다.
